赢创-POLYVEST®
POLYVEST®产品系列已有50多年的历史，该系列包含具有不同化学成分的立体定向、低粘度和非皂化的液体聚丁二烯。
POLYVEST®系列拥有独特的微观结构，所有产品均表现出优异的反应性，适合多种应用。所有POLYVEST®产品均含有不饱和聚合物主链，可实现各种交联反应，如硫磺硫化和氧化交联固化。此外，POLYVEST® HT和POLYVEST® MA的功能基团提供了进一步的交联选择，使聚合物改性成为可能。由于其基于橡胶的性质POLYVEST® ST非常适合作为反应型增塑剂应用于轮胎和橡胶制品。
优势概述：
|
低粘度 |
优异的耐酸碱性 |
优异的耐水性 |
|
优异的电绝缘性 |
低温柔韧性 |
低湿气和氧气透过率 |
POLYVEST®产品系列：
|
POLYVEST®110 & 130 - 非官能化液体聚丁二烯 |
POLYVEST® MV - 中高乙烯基含量的非官能化液体聚丁二烯 |
POLYVEST® MA - 马来酸酐官能化液体聚丁二烯 |
|
POLYVEST® HT - 羟基封端液体聚丁二烯 |
POLYVEST® ST - 硅烷封端液体聚丁二烯 |
POLYVEST® MAT - 甲基丙烯酸酯封端液体聚丁二烯 |
相关产品
POLYVEST® 110

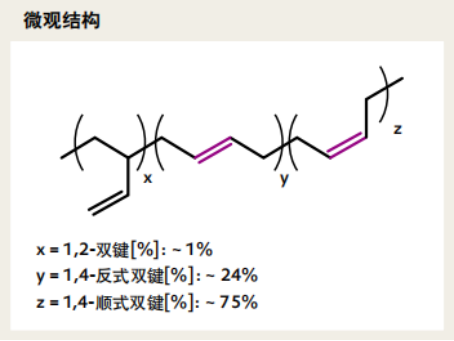

POLYVEST® 110是一种立体定向、低粘度和非皂化的液体聚丁二烯，采用齐格勒-纳塔聚合法生产。由于其微观结构和高1,4-顺式双键，使得这种非极性和疏水性聚丁二烯是一种高交联反应活性的胶粘剂树脂，具有广泛的应用领域。
POLYVEST® 130

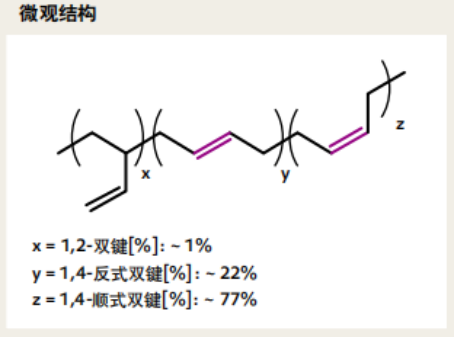

POLYVEST® 130是采用齐格勒-纳塔聚合方法生产的一种具有较高分子量的立体定向、低粘度、非皂化的液体聚丁二烯。由于其微观结构和高1,4-顺式双键，使得这种非极性和疏水性聚丁二烯是一种高交联反应活性的胶粘剂树脂，具有广泛的应用领域。POLYVEST® 130 S可用作橡胶复合材料中的反应性增塑剂，可以提高轮胎胎面胶的冬季性能。
POLYVEST® EP MV

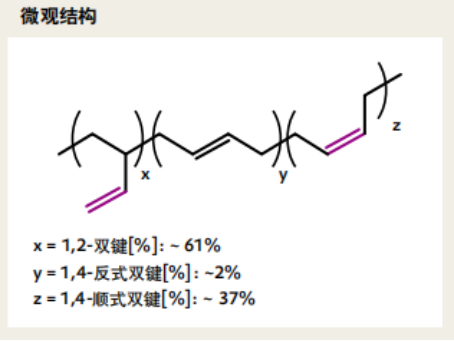

POLYVEST® EP MV是使用齐格勒-纳塔聚合法生产的立体定向、低粘度和非皂化的液体聚丁二烯。由于其微观结构和高1,2-乙烯基双键含量，使得这种非极性和疏水性聚丁二烯是一种高交联反应活性的胶粘剂树脂，具有广泛的应用领域。
POLYVEST® MA 75

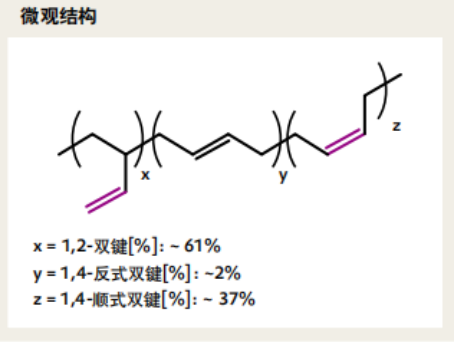

POLYVEST® MA 75是一种马来酸酐官能化的低分子量1,4-顺式液体聚丁二烯，其马来酸酐基团沿聚合物主链随机分布。这使得原本非极性的聚丁二烯具有极性，可用于各种化学反应。
POLYVEST® HT

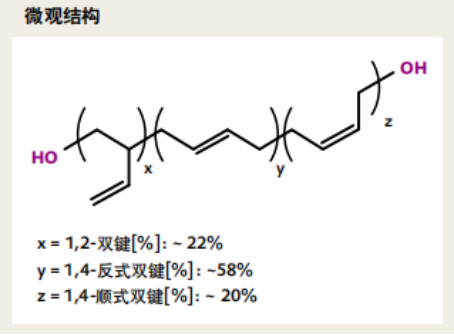

POLYVEST® HT是一种通过自由基聚合反应而成的端羟基液体聚丁二烯。该聚合物具备高度疏水的聚丁二烯主链和羟基封端结构，可用于精确的化学改性。POLYVEST® HT的羟基官能度约为2.4，可在各种胶粘剂和密封胶应用中用作多元醇成分。
POLYVEST® ST-E

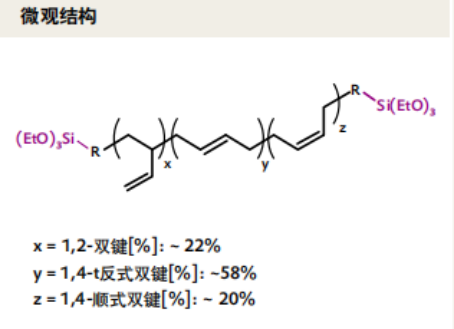

POLYVEST® ST-E是一种硅烷封端液体聚丁二烯，具有高含量的双键。它是通过自由基聚合和进一步官能化反应而成。它结合了液体橡胶和功能性硅烷的优点。其硅烷官能团使得亲水性二氧化硅填料的表面改性成为可能，从而提高了二氧化硅在橡胶复合材料中的分散性。由于其基于橡胶的性质，POLYVEST® ST表现出与轮胎化合物橡胶基质的自然贴合性与优异的相容性。
POLYVEST® EP MAT

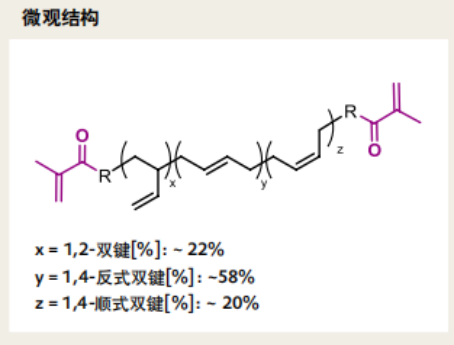

POLYVEST® EP MAT是一种甲基丙烯酸酯封端液体聚丁二烯，具有高含量的双键。它是通过自由基聚合和进一步官能化反应而成。由于其微观结构它是一种高交联反应活性的胶粘剂树脂，具有广泛的应用价值，包括UV固化体系。
产品系列：
| 产品系列 | ||||||||
| POLYVEST® | 110 | 130 | EP* MV | MA 75 | EP* MA 100 | HT | ST-E 60 | EP* MAT |
| 规格参数 | ||||||||
| 20℃ 时的粘度 [mPa s] | 700-860 | 2,700-3,300 | 5,000- 7,000 | 6,000-9,000 | - | - | 7,500-15,000 | 6,000-9,000 |
| 30°C 时的粘度 [mPa s] | - | - | - | - | 10,000-16,000 | 4,000-5,500 | 4,000-7,500 | - |
| 酸值 [mg KOH/g] | ≤0.3 | ≤0.3 | ≤0.5 | 70-90 | 95-115 | - | - | |
| 羟值 [mg KOH/g] | - | - | - | - | - | 44-51 | - | |
| 过氧化值 [mval/kg] | ≤10 | ≤10 | ≤10 | - | - | - | - | |
| 含水量 [mg /kg] | - | - | - | - | - | - | ≤500 | - |
| 加德纳颜色 - | - | - | - | ≤2.5 | - | - | ≤1.5 | - |
| 标准数据 | ||||||||
| 分子量，Mn [g/mol]** | 约2,600** | 约4,600** | 约2,900** | 约2,900** | 约3,100 | 约2,900*** | 约3,200*** | 约3,000*** |
| 碘值 [g lod/100g] | 420-480 | 420-480 | 约400 | 380-420 | 350-390 | 420-440 | - | - |
| 20°C 时的密度 [g/cm³] | 0.90-0.92 | 0.90-0.92 | 0.89-0.92 | 约0.95 | 约 0.96 | 0.90-0.92 | 0.8 -1.0 at 25°C | - |
| 加德纳颜色 - | ≤1 | ≤4 | ≤1 | - | ≤3.0 | ≤1 | - | 约6 |
| 闪点 [°c] | 约180 | 约200 | ＞245 | 约300 | 约260 | 约 215 | - | - |
| 燃点 [°c] | 约360 | 约350 | 约360 | 约360 | 约375 | 约 375 | - | - |
| 倾点 [°c] | 约-55 | 约-50 | 约-27 | 约-25 | 约-18 | 约 -18 | - | - |
| 玻璃化转变温度，Tg [°c] | 约-102 | 约-104 | 约-70 | 约-95 | 约-100 | 约-80 | 约-80 | 约-83 |
| 平均官能度 - | - | - | - | - | - | 约 2.4(-OH) | 约 1.5(硅烷) | 2.4(甲基丙烯酸酯) |
| 950°C下的燃烧残渣 [wt.%] | - | - | - | - | - | - | 1.0 -3.5 | - |
注:所有POLYVEST®产品均以液体形式供应。
*EP=实验产品，所示属性为目标值，在放大过程中可能会发生变化。
** =通过聚苯乙烯标样校准的GPC测定值。
*** =通过聚丁二烯标样校准的GPC测定值。
